Купили квартиру в новостройке, а в ней уже заложена «трасса под кондиционер» — но не простая, а под VRV. Ремонт идёт, хочется мультисплит на несколько комнат, и кажется, что дело за малым: дорастить готовые трубы до внутренних блоков. А потом монтажник смотрит на трубы, качает головой: «Это магистраль под VRV. Мульт на неё не встанет». И по правилам застройщика наружные блоки на фасад вешать нельзя — всё живёт в техпомещении этажа. Разберём на схемах, почему так происходит, какие варианты реально работают и как понять, какой из них дешевле именно вам.
Недавно к нам обратился владелец квартиры ровно с таким «сюрпризом». Он собирался «просто нарастить трассу» до ремонта, а потом купить мультисплит. На месте монтажник обнаружил: заложенные трубы — толстая магистраль под VRV, а не пара под сплит. По правилам застройщика наружные блоки нельзя выносить на фасад — на каждом этаже для них предусмотрено техническое помещение. Клиент предложил компромисс: соединить мульт с магистралью через рефнеты-переходники. Пришлось объяснять, почему так работать не будет, — и считать два рабочих варианта. Этот разбор — по мотивам той поездки.
Что такое трасса «под VRV» и чем она отличается от обычной

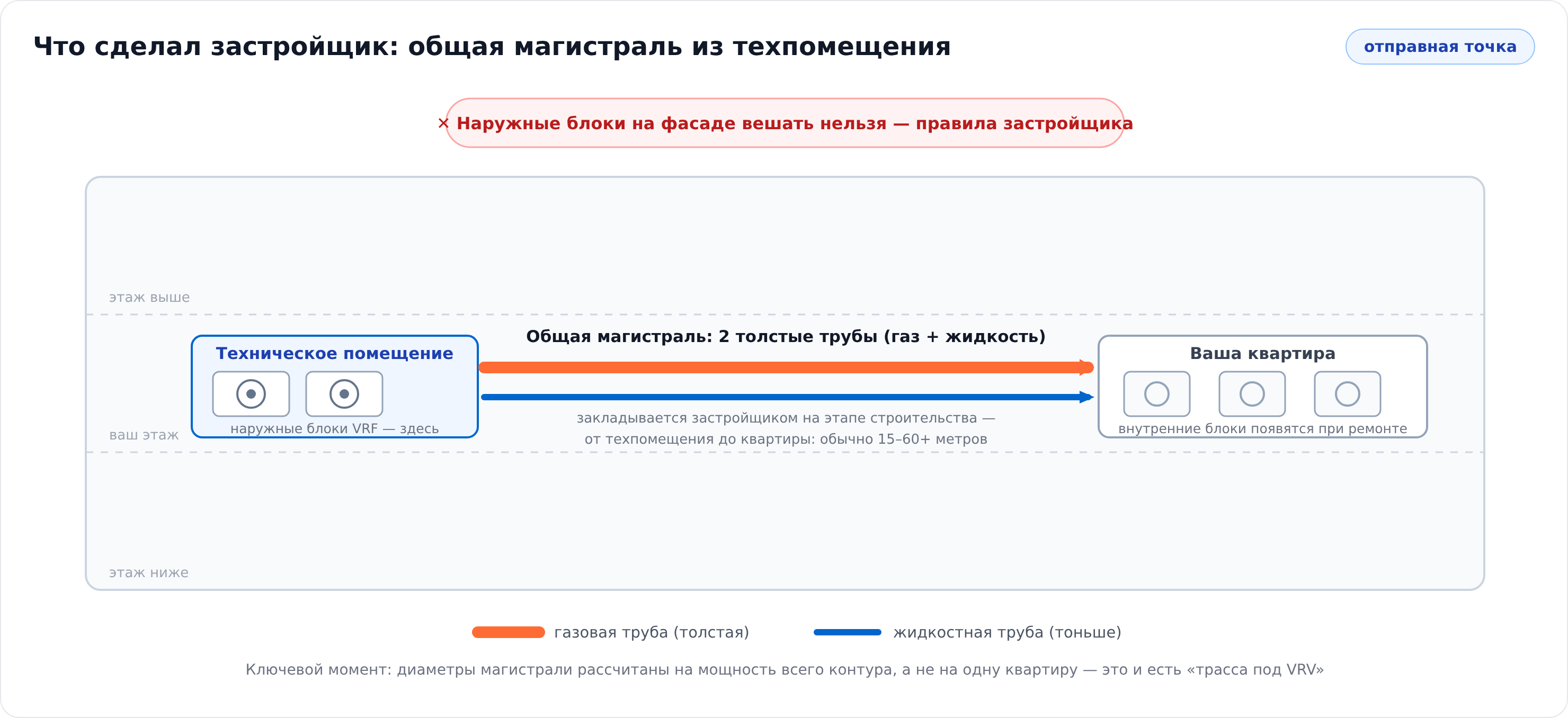

Застройщики закладывают в новостройки два принципиально разных типа трасс. Первый — пара тонких труб под сплит или мульт: в квартиру заводится свой фреонопровод, наружный блок висит на фасаде (если разрешено) или стоит в техпомещении. Второй — общая магистраль под VRV: две заметно толстые трубы, которые тянутся от технического помещения этажа до каждой квартиры. Это не «трасса для одного кондиционера», а артерия для мультизональной системы: один мощный наружный блок, одна пара магистральных труб, а внутри квартиры от неё через рефнеты отходит столько веток, сколько внутренних блоков.
Справка по терминам: VRV — торговая марка Daikin (Variable Refrigerant Volume), VRF — то же самое от других производителей (Variable Refrigerant Flow). Логика у них одинаковая, поэтому дальше будем писать «VRV», имея в виду любой VRF. Ключевое отличие от бытовой техники — лимиты: у VRV/VRF магистраль может тянуться на 100–300 метров в зависимости от модели, а к одному наружному блоку подключается 2–8 и более внутренних. У бытового мульта — от силы 25–35 метров на каждый внутренний блок и 70–80 метров суммарно.

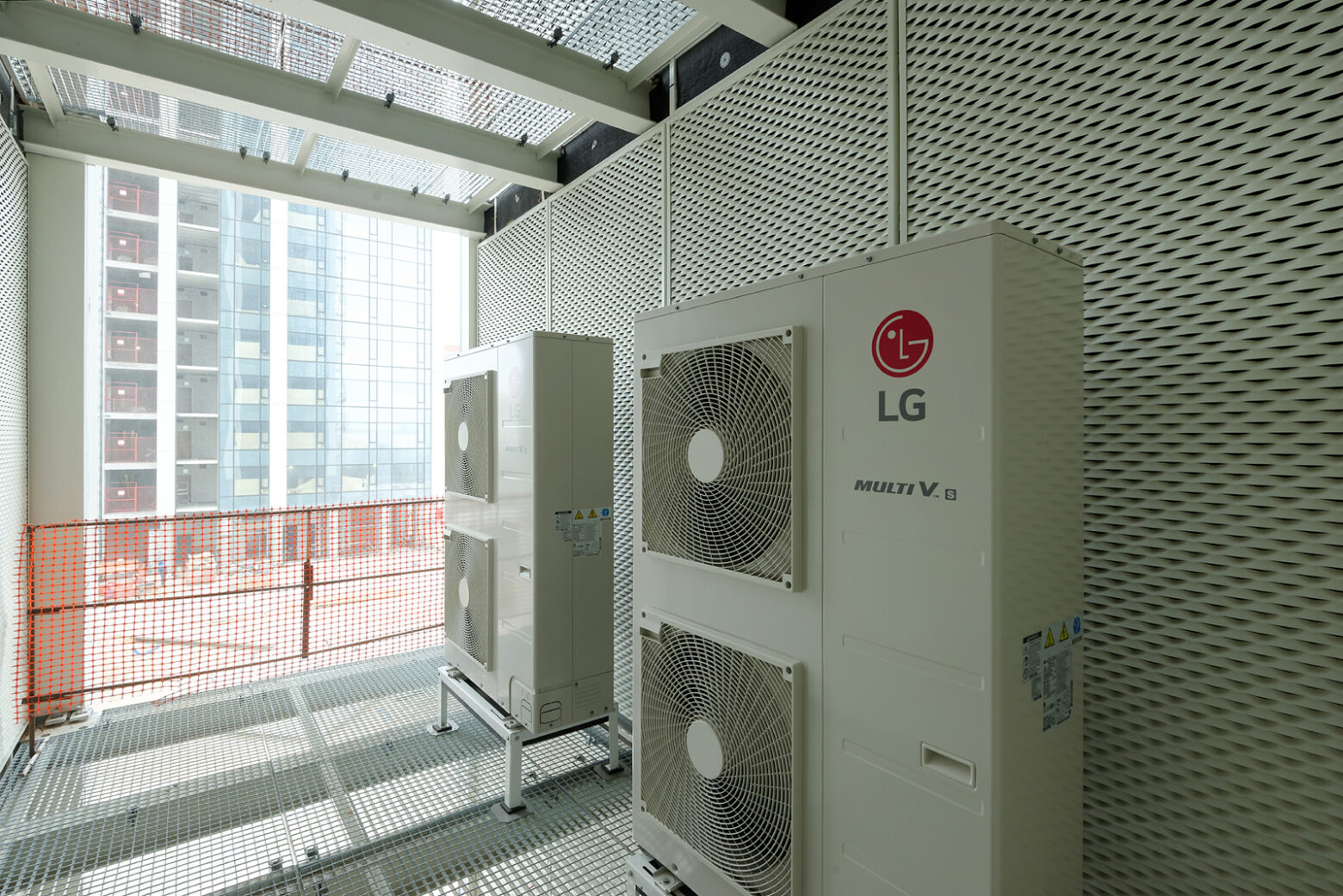

Почему застройщик так делает? Во-первых, фасад: во многих современных домах вешать наружные блоки на стену запрещено правилами — портится вид, а крепление на утеплителе небезопасно. Вместо этого на каждом этаже предусмотрено техническое помещение, куда и ставят наружные блоки. Во-вторых, экономия: одна общая магистраль на этаж дешевле и чище, чем пучок индивидуальных трасс к каждой квартире. В-третьих, это «премиальный» сценарий: дом спроектирован под VRV, и жильцу предлагается докупить внутренние блоки и наружный модуль, а не городить самодельную систему.
Почему мультисплит нельзя подключить к готовой магистрали

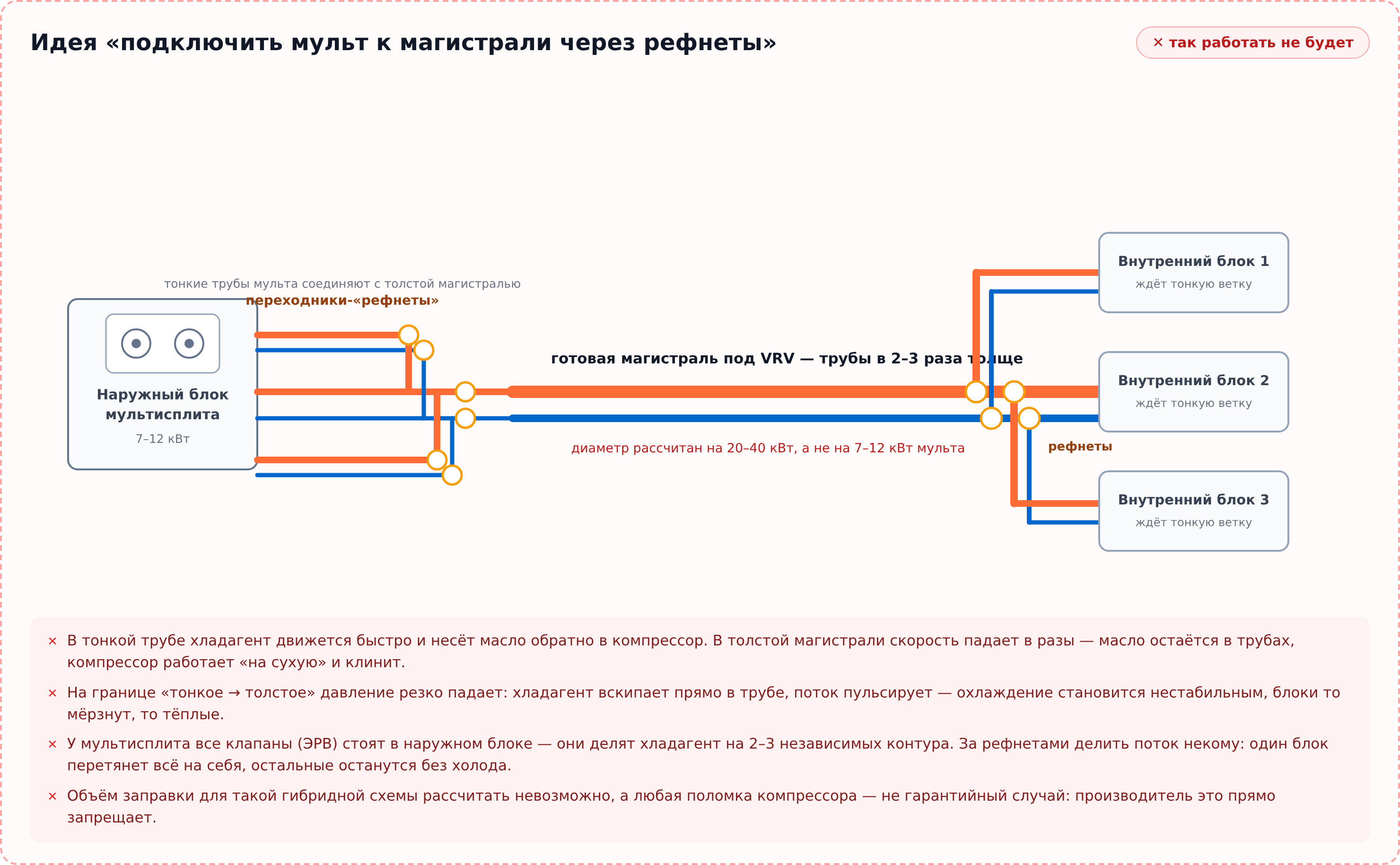

Идея, которая приходит в голову большинству, звучит логично: мультисплит дешевле VRV-системы в разы. Значит, можно взять наружный блок мульта, соединить его две-три выходящие пары с толстой магистралью через переходники-рефнеты, а возле квартиры — наоборот, разветвить толстые трубы обратно на тонкие пары и завести их на внутренние блоки. Схема на бумаге даже выглядит правдоподобно:
Теперь — почему эта схема мертва. Причин несколько, и каждая сама по себе достаточна, чтобы отказаться от идеи.
- Скорость потока и возврат масла. В тонкой трубе хладагент движется быстро и заодно гонит масло обратно в компрессор — это физика: чем уже канал, тем выше скорость при том же расходе. Толстая магистраль рассчитана на расход в несколько раз больше: скорость падает в разы, масло остаётся лежать в трубах. Компрессор мульта работает «на сухую» — и через один-два сезона клинит. Это не «может быть», это вопрос времени.
- Вскипание на границе «тонкое → толстое». При входе в широкий канал давление резко падает, и жидкий хладагент частично вскипает прямо в трубе (так называемые паразитные вспышки). Поток становится двухфазным и пульсирующим: блоки то получают холод, то нет, а регулировать это нечем. Именно это имел в виду наш монтажник, когда сказал: «хладагент из тонкой трубки будет закипать в толстой и обратно».
- Нечем делить поток. Самое главное. В настоящей VRV-системе у каждого внутреннего блока стоит свой электронный расширительный клапан (ЭРВ) — он «забирает» из общей магистрали ровно свою долю хладагента. У мультисплита все клапаны стоят в наружном блоке и делят хладагент на 2–3 независимых контура, а не на ветки за рефнетами. Соедините контуры в общую трубу — клапаны начнут влиять друг на друга: один блок перетянет весь хладагент на себя, остальные останутся без холода.
- Заправку не посчитать, гарантии нет. Объём хладагента для такой гибридной схемы рассчитать невозможно: производители считают заправку по длинам и диаметрам штатной схемы, а «мульт + чужая магистраль» в их таблицах не существует. Любая поломка — не гарантийный случай, причём производитель прямо запрещает нештатные схемы подключения в мануале.
Рефнет (REFNET) — фирменный тройник-разветвитель для VRV/VRF-систем. Он не «сужает и расширяет трубы», как обычный переходник, а рассчитан вместе с магистралью: правильные диаметры, правильные скорости потока и обязательные ЭРВ на каждом внутреннем блоке. Рефнет — часть инженерной системы, а не универсальная соединительная деталь. Поэтому «поставить рефнеты и соединить» само по себе ничего не решает.
Отдельный случай того же заблуждения — «а подключим к магистрали один обычный сплит». Работает ровно по тем же причинам и даже хуже: один маломощный контур в толстой трубе означает минимальную скорость, масло не вернётся никогда. Итог тот же — мёртвый компрессор и негарантийная поломка.
Три рабочих варианта для квартиры с магистралью VRV
Хорошая новость: «сюрприз» от застройщика — не тупик. Рабочих пути три, и все они используются на практике. Разберём каждый с плюсами и минусами.

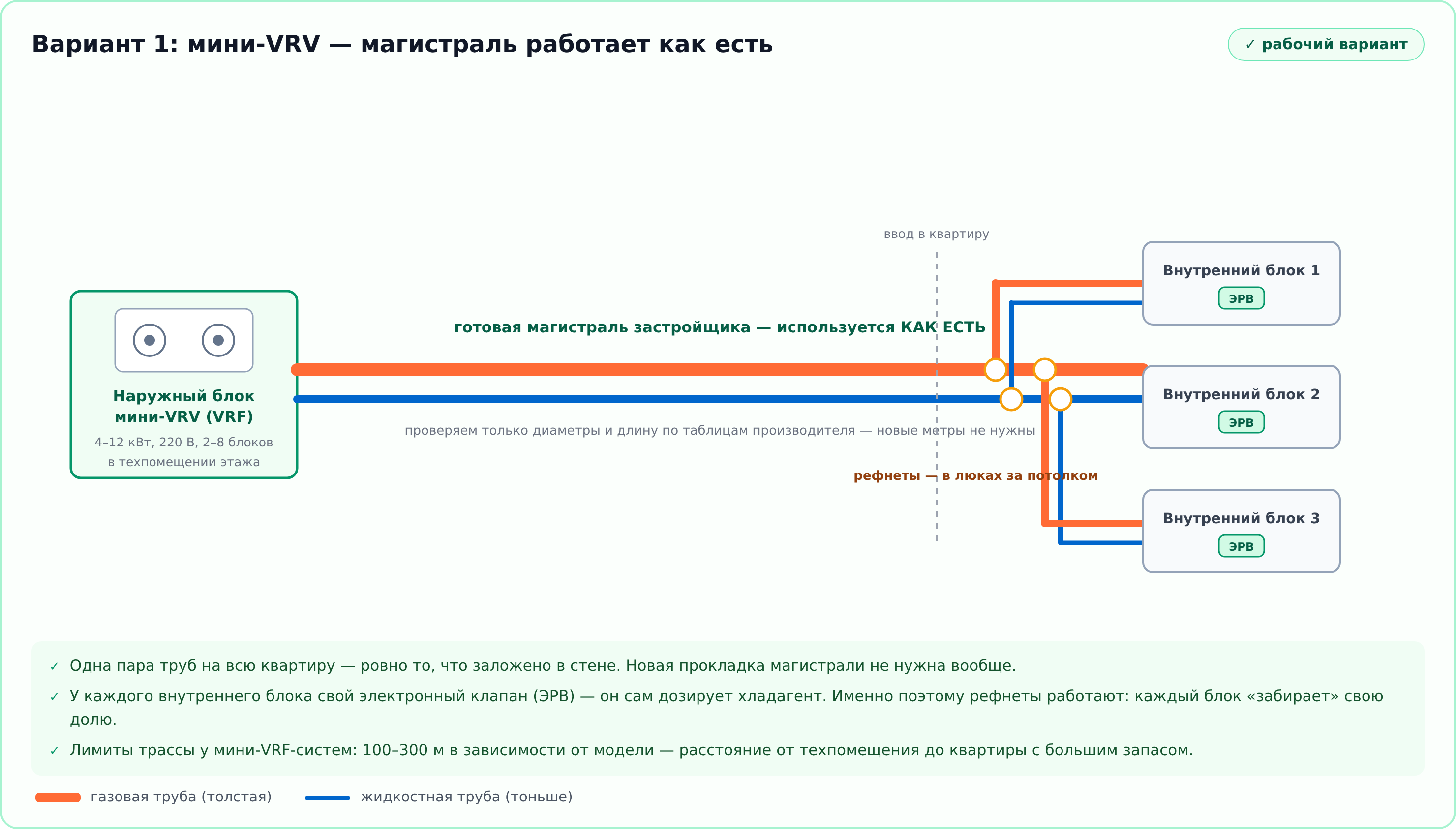

Вариант 1. Мини-VRV (VRF): магистраль работает как есть
Мини-VRV — это та же логика VRV, но в компактном формате под квартиру. Один наружный блок мощностью примерно 4–12 кВт (есть однофазные модели на 220 В), к нему 2–8 внутренних блоков. И главное — принцип соединения совпадает с тем, что заложил застройщик: одна пара магистральных труб, рефнеты, тонкие ветки к внутренним блокам. Готовая магистраль используется как есть, а внутри квартиры от неё через рефнеты отходят короткие ветки к блокам.
- Плюсы: ноль новых метров магистрали — платите только за ветки внутри квартиры; один наружный блок в техпомещении; до 8 внутренних блоков; любые типы внутренних (настенные, канальные, кассетные — можно спрятать потолок полностью); тихие внутренние блоки премиум-класса; лимит трассы 100–300 м — ваши метры точно в рамках.
- Минусы: дороже всего по оборудованию — наружный VRF-блок при той же мощности стоит заметно дороже мульта, а внутренние блоки с ЭРВ дороже обычных; монтаж и пусконаладка сложнее (опрессовка азотом, вакуумирование, точная заправка по длине, настройка клапанов); нужен доступ в техпомещение и согласование с УК.
Кому подходит: если магистраль длинная (более 20 метров), внутренних блоков три и больше, а ремонт подразумевает «сделал и забыл на 15 лет». Это самый дорогой и самый правильный сценарий — тот, под который дом и проектировался.

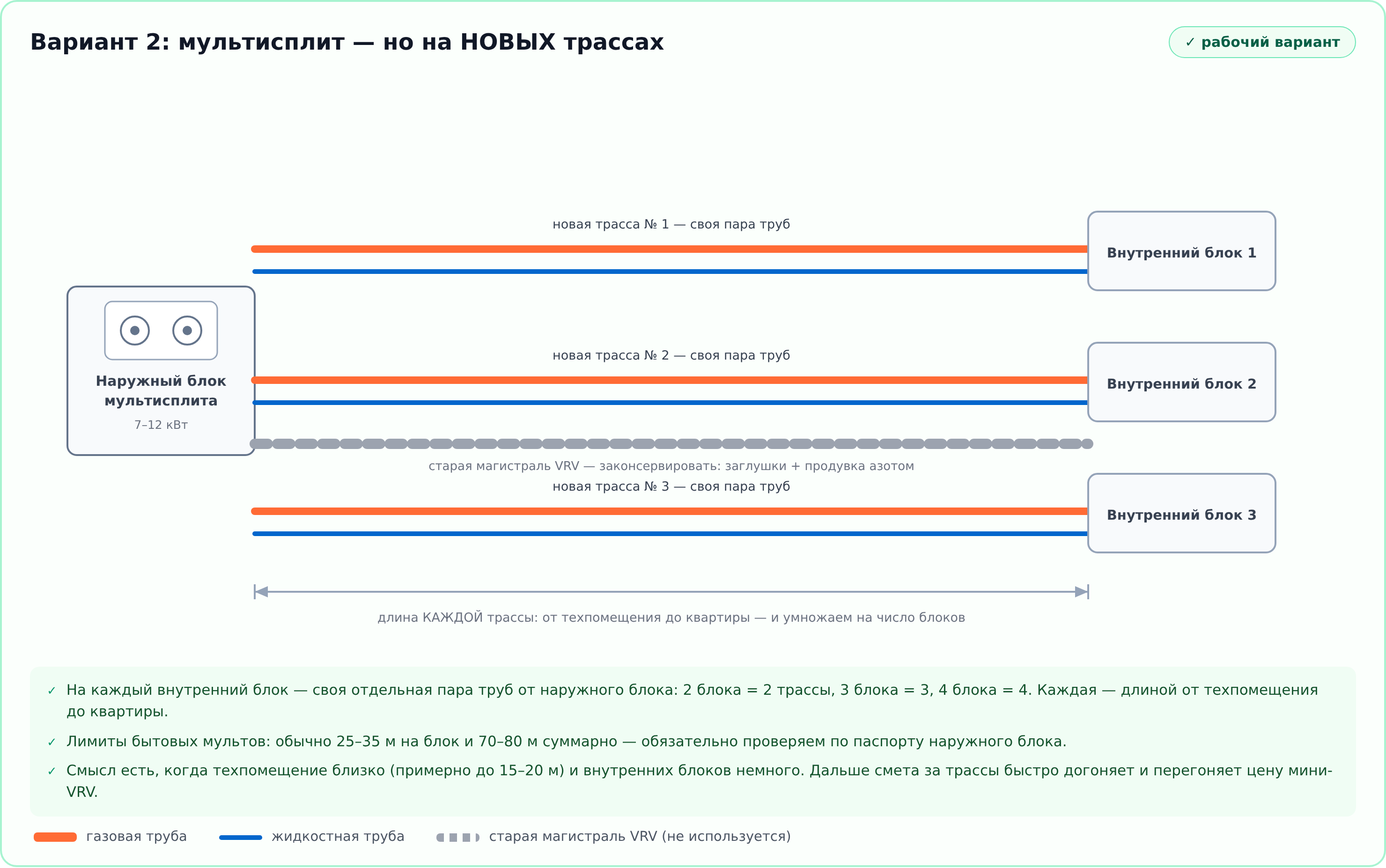

Вариант 2. Мультисплит на новых трассах
Компромисс: оборудование дешевле, но трассы прокладываем заново. Старую магистраль бережно консервируем (заглушки + продувка азотом — пригодится при продаже квартиры или будущей модернизации), а от наружного блока мульта в техпомещении тянем свою пару труб к каждому внутреннему блоку. Арифметика простая и жёсткая: 2 внутренних блока = 2 новые трассы, 3 блока = 3, 4 блока = 4 — и каждая длиной от техпомещения до квартиры, потому что других «коридоров» в доме нет.
- Плюсы: оборудование заметно дешевле мини-VRV; привычные внутренние блоки без ЭРВ; мульти — это один наружный блок на всех (меньше места в техпомещении, чем под несколько сплитов); ремонтопригодность понятнее.
- Минусы: цена трасс растёт линейно: число блоков × длина; лимиты бытовых мультов — обычно 25–35 м на блок и 70–80 м суммарно (проверяйте паспорт конкретной модели!); по длинным трассам монтаж дороже — больше материала и работы.
Кому подходит: если техпомещение близко (примерно до 15–20 метров) и внутренних блоков немного — один-два. В этой зоне мульт часто выигрывает по итоговой смете. Дальше экономия тает: новая трасса на каждый блок — это труба, изоляция, работа и, возможно, штробление или короб.
Вариант 3. Обычные сплиты — каждый со своей трассой
Самый простой и предсказуемый путь: несколько обычных сплит-систем, каждая со своей трассой от техпомещения. Логика трасс та же, что у мульта (пара на каждый блок), но наружных блоков становится несколько — под каждый нужно место в техпомещении, розетка и автомат в щитке. Зато появляется полная независимость: сломался один — остальные работают, покупать можно поэтапно, «сначала спальня, потом гостиная».
Этот вариант часто недооценивают. Для владельца, которому нужен холод в 1–2 комнатах прямо сейчас, а остальное — потом, он может оказаться самым разумным: смета растягивается по времени, риск «одного большого дорогого контракта» исчезает. А правильно законсервированная магистраль VRV спокойно ждёт своего часа — например, следующего владельца квартиры, которому она достанется бонусом.
Сравнение вариантов: таблица
| Вариант | Новые трассы | Оборудование | Когда выгоден |
|---|---|---|---|
| Мини-VRV (VRF) | Почти не нужны — только ветки внутри квартиры | Самое дорогое | Магистраль длинная, блоков 3+, хочу «навсегда» |
| Мульт на новых трассах | N пар × длина до техпомещения | Средняя цена | Техпомещение близко (до ~15–20 м), блоков 1–2 |
| Обычные сплиты | N пар × длина, по одной на сплит | Самое дешёвое на старте | Бюджет сейчас небольшой, покупаем поэтапно |
Как посчитать, что дешевле именно вам
Точный ответ даёт только смета, но прикидку можно сделать за две минуты. Для мульта или сплитов стоимость трасс растёт по формуле: число внутренних блоков × длина от техпомещения до квартиры × цена метра прокладки. Для мини-VRV магистраль уже есть — платите только за короткие ветки внутри квартиры (обычно 3–8 метров каждая) и само оборудование, которое дороже.
Пример из практики. Техпомещение — в 25 метрах по коридору, планируется 3 внутренних блока. Мульт: 3 трассы × 25 м = 75 погонных метров новой трассы — только на этом «съедается» разница в цене оборудования, и мульт уже проигрывает мини-VRV, к которому от застройщика не нужно тянуть ни метра. А если бы техпомещение было в 12 метрах и блоков два — 24 метра трассы, и мульт, скорее всего, вышел бы заметно дешевле.
Отсюда правило большого пальца:
- трасса до ~15 метров и 1–2 внутренних блока — считайте мульт и сплиты, высока вероятность, что они дешевле;
- трасса длиннее 20 метров или 3+ блока — почти всегда выигрывает мини-VRV на готовой магистрали;
- пограничная зона (15–20 м, 2–3 блока) — просите расчёт обоих вариантов и сравнивайте итоговые сметы, а не цены «железа».
Чек-лист: что проверить, прежде чем принимать решение
Прежде чем сравнивать сметы, соберите факты — от них зависит и выбор оборудования, и цена. Шесть пунктов, которые стоит закрыть до похода в магазин:
- Что именно заложено. Сфотографируйте ввод труб в квартиру и замерьте (или попросите монтажника замерить) диаметры. Две толстые трубы — магистраль под VRV; одна пара тонких — закладка под сплит. Заодно запросите у застройщика или УК проект кондиционирования.
- Куда идёт трасса. Уточните, где техническое помещение вашего этажа, есть ли в нём свободное место под наружный блок и розетка. Именно оттуда придётся «кормить» систему в любом варианте.
- Состояние магистрали. Заглушены ли концы, проводилась ли опрессовка азотом, цела ли изоляция. Открытые концы за годы собирают влагу — магистраль может потребовать продувки или ремонта участков.
- Длина пути. Пройдите маршрут от техпомещения до квартиры с учётом обходов коридоров и подъёмов за потолком. Эта цифра умножается на число блоков в вариантах с новыми трассами.
- Правила дома. Официально уточните в УК: запрет на фасад, требования к дренажу, шуму и размещению оборудования. «Соседи так вешают» — не аргумент, предписание выпишут именно вам.
- Электрика. Наружному блоку мини-VRV нужна выделенная линия с отдельным автоматом (номинал — по конкретной модели, обычно 16–25 А). Лучше заложить кабель на этапе ремонта, пока стены открыты.
Соединять мульт или сплит с магистралью через переходники — это клин компрессора и негарантийная поломка, вопрос только времени. Вешать наружный блок на фасад «как соседи» — получите предписание и штраф, а законный путь через техпомещение всё равно дешевле судебных разборок. Оставлять концы магистрали открытыми — влага за пару лет убьёт трубы изнутри. И покупать оборудование до замера — диаметры и длина магистрали диктуют модель, а не наоборот.
Коротко о главном
- Магистраль под VRV — это две толстые трубы, рассчитанные на мощность всей системы, а не на одну квартиру. Мульт и сплит к ним «в лоб» не подключаются.
- Схема «мульт через рефнеты» не работает: скорость падает, масло не возвращается в компрессор, хладагент вскипает, а делить поток за рефнетами некому — у мульта все клапаны в наружном блоке.
- Рабочих варианта три: мини-VRV на готовой магистрали, мульт или сплиты на новых трассах.
- Экономика простая: короткая трасса и 1–2 блока — считайте мульт и сплиты; длиннее 20 метров или 3+ блока — почти всегда дешевле мини-VRV.
- Начните с проверки: фото ввода, диаметры, длина до техпомещения, состояние магистрали, правила дома. Потом — сметы обоих вариантов.
