Закладка трассы при ремонте — это работа, о которой вспоминают слишком поздно. Пока вы выбираете обои и плитку, нужно подумать о кондиционере. Если упустите этот момент — потом придётся штробить готовые стены, портить ремонт и платить в 2–3 раза больше.
В этой статье разберём, что такое трасса, когда её закладывать, из чего она состоит, сколько стоит и какие ошибки чаще всего допускают. А также как проконтролировать монтажников, чтобы через год не пришлось всё переделывать.
Что такое трасса кондиционера
Трасса кондиционера — это комплект коммуникаций, соединяющих внешний блок (на улице) с внутренним (в комнате). По ней циркулирует фреон и отводится конденсат.
В трассу входят:
- 2 медные трубы — толстая газовая (диаметр 9–12 мм) и тонкая жидкостная (6–9 мм)
- Дренажная трубка — для отвода конденсата на улицу
- Электрический кабель — для питания и связи между блоками
- Теплоизоляция — чёрная резиновая трубка вокруг медных труб
- Кабель-канал или гофра — для защиты коммуникаций в стене

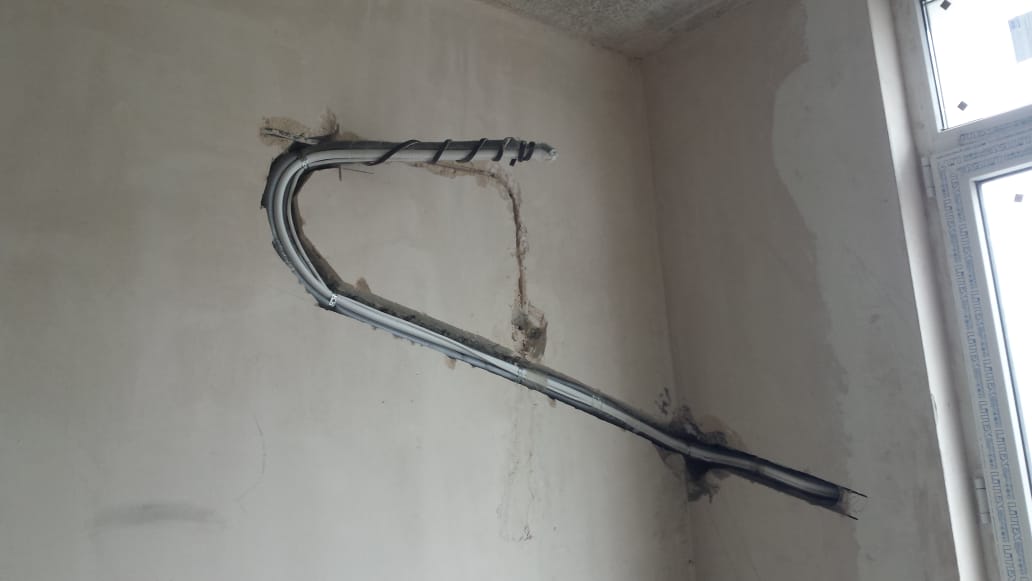

Все эти элементы прокладываются вместе, в одной штробе, соединяя место будущего внешнего блока с местом внутреннего. Если заложить только трубы без дренажа — потом придётся штробить стену повторно. Поэтому трассу закладывают полностью и за один раз.
Когда закладывать трассу при ремонте
Правильный момент — этап черновых работ, сразу после возведения перегородок и до начала шпаклёвки стен. Обычно это 2–4 недели после начала ремонта.
Порядок работ на объекте:
- Возведены перегородки, снесены стены
- Разведена электрика и сантехника
- 🔵 Этап закладки трассы кондиционера — штробление, прокладка труб, опрессовка
- Шпаклёвка стен, потолки
- Чистовая отделка: покраска, обои, плитка
- Монтаж внутренних блоков кондиционера и подключение
Если пропустить третий пункт и вспомнить о кондиционере на пятом — штробить придётся по готовой отделке, потом восстанавливать стены, заново клеить обои и красить.
Клиент сделал ремонт, купил квартиру, через год решил ставить кондиционер. Итог: штробление готовых стен + реставрация отделки + удлинённая трасса = переплата 15 000–25 000 ₽ и испорченный ремонт. Закладка заранее стоила бы 8 000 ₽ без всяких проблем.
Стоимость закладки трассы
Цена зависит от длины трассы, материала стен и количества блоков:
| Параметр | Стоимость | Комментарий |
|---|---|---|
| Базовая трасса до 5 м | от 8 000 ₽ | Включает штробление, трубы, дренаж, кабель |
| Каждый дополнительный метр | +1 500 ₽/м | Материалы + работа |
| Штробление в бетоне | +30% | Бетонные стены дороже в работе |
| Сверление несущей стены | от 2 000 ₽ | Алмазное бурение под трассу |
| Вывод дренажа в канализацию | +1 500 ₽ | Вместо вывода на улицу |
| Опрессовка азотом | включена | Проверка герметичности под давлением |
Сколько экономит закладка заранее
| Сценарий | Стоимость трассы | Дополнительные работы | Итого |
|---|---|---|---|
| Закладка при ремонте | 8 000 ₽ | Нет | 8 000 ₽ |
| Прокладка после чистовой отделки | 8 000 ₽ | Штробление 5 000 ₽ + реставрация 3 000 ₽ + удлинение 4 000 ₽ | 20 000 ₽ |
| Мультисплит на 3 комнаты после ремонта | 24 000 ₽ | Штробление по готовым стенам + реставрация 3 комнат | 60 000+ ₽ |
Экономия на одной трассе — 12 000 ₽. На мультисплите — 35 000+ ₽. При этом сохранён ремонт и нервы.
Что входит в качественную закладку трассы
Профессиональная закладка — это не просто «закопать трубы в стену». Правильная работа включает 7 этапов:
1. Разметка и согласование
Монтажник вместе с вами и дизайнером определяет:
- Место внешнего блока (балкон, фасад, крыша)
- Место каждого внутреннего блока (с учётом правил размещения)
- Трассу прокладки: под потолком, в полу, по стене
- Место вывода дренажа (улица или канализация)
2. Штробление стен
Штроба глубиной 5–7 см и шириной 10–15 см. В ней должны поместиться все коммуникации с запасом.
3. Прокладка медных труб
Используются только медные трубы с толщиной стенки не менее 0,8 мм (для «семёрок» и «девяток») и не менее 1,0 мм (для «двенашек» и выше). Тонкостенные трубы китайского производства (0,5–0,6 мм) — это будущие заломы и утечки.
Дешёвые бригады экономят на трубах, ставя 0,5-миллиметровые. Через 2–3 года такая труба лопается на изгибе, фреон утекает, компрессор сгорает. Замена — от 15 000 ₽ с вскрытием стены. Требуйте трубы от проверенных производителей: Feinrohren, Wieland, Halcor.
4. Правильные изгибы труб
Радиус изгиба медной трубы — не менее 5 её диаметров. Для трубы 9,52 мм это 47 мм. Меньше радиус — залом, в котором застаивается масло и скапливается фреон. Проверить можно на глаз: изгиб должен быть плавным, без складок и сплющиваний.
5. Теплоизоляция
Каждая медная труба — в отдельной изоляции из вспененного каучука толщиной не менее 9 мм. Тонкая изоляция (6 мм) или обычная ПЭТ-трубка приводит к конденсату на трубах прямо в стене — а это плесень и отслоение обоев.
6. Дренаж с уклоном
Дренажная трубка прокладывается с уклоном не менее 1 см на метр в сторону стока. Если уклон недостаточный или труба идёт «горкой» — конденсат будет застаиваться и польётся из внутреннего блока прямо на обои. Проверяют уровнем.
7. Опрессовка азотом
После прокладки трассу заполняют азотом под давлением 30 бар и оставляют на 15–20 минут. Если давление не упало — система герметична, можно закрывать штробу. Если упало — есть утечка, которую нужно найти и устранить до закрытия стены.
Опрессовка — это страховка. Если пропустить этот этап и сразу закрыть штробу, утечку фреона обнаружат только через полгода, когда кондиционер перестанет охлаждать. Придётся вскрывать готовую стену, искать утечку и переделывать всё заново. Азот под давлением 30 бар выявляет даже микротрещины.
Типичные ошибки при закладке трассы
Ошибка 1: Экономия на материалах
Тонкостенные трубы, тонкая изоляция, дешёвая дренажная трубка. Итог: заломы через 2 года, конденсат в стене, плесень. Экономия 1 000 ₽ при закладке оборачивается переделкой за 15 000 ₽.
Ошибка 2: Прокладка без уклона
Дренаж идёт ровно или с обратным уклоном. Через месяц после первого использования кондиционер начинает капать на обои, а под блоком — плесень.
Ошибка 3: Резкие изгибы и заломы труб
Монтажник не использует трубогиб, гнёт трубы руками. На заломах скапливается компрессорное масло, нарушается циркуляция фреона. Компрессор работает «насухо» и сгорает за 1–2 сезона.
Ошибка 4: Отсутствие опрессовки
Штробу закрывают сразу после прокладки, без проверки герметичности. Через полгода — утечка, вскрытие стены, переделка.
Ошибка 5: Дренаж в канализацию без сифона
Если дренаж выводят в канализацию, обязателен гидрозатвор (сифон). Без него из канализации пойдёт запах, который заполнит всю квартиру. Это частая ошибка самоделкиных.
Ошибка 6: Прокладка трассы «по фасаду»
Внешний блок ставят далеко от внутреннего, и трасса идёт снаружи по фасаду. Во-первых, это портит вид здания. Во-вторых, в Москве и многих городах запрещено правилами УК. В-третьих, труба на морозе теряет теплоизоляцию и конденсирует. Правильное решение — закладка через стены под потолком.
Как проконтролировать монтажников: чек-лист
Перед тем как закрыть штробу, проверьте 7 пунктов:
- ✅ Толщина медных труб — не менее 0,8 мм (для моделей до 35 м²) и 1,0 мм (для 35+ м²)
- ✅ Толщина теплоизоляции — не менее 9 мм на каждой трубе отдельно
- ✅ Радиус изгибов — плавные, без складок и сплющиваний
- ✅ Уклон дренажа — не менее 1 см на метр, проверено уровнем
- ✅ Электрический кабель — медный, сечением 1,5 мм², в отдельной гофре
- ✅ Опрессовка азотом — 30 бар на 15 минут, давление не упало
- ✅ Сифон на дренаже — если вывод в канализацию
Если по любому пункту есть сомнения — требуйте переделать до закрытия штробы. После шпаклёвки исправить ошибки будет в 3 раза дороже.
Можно ли заложить трассу самостоятельно
Теоретически — да, если у вас есть:
- Труборез и трубогиб для меди
- Газовая горелка и припой для пайки
- Вакуумный насос и манометрическая станция
- Азотный баллон и редуктор
- Опыт пайки медных труб
На практике самостоятельная закладка — это риск. Одна непроваренная пайка = утечка через полгода, вскрытие стены и переделка за 15 000 ₽. Плюс нет гарантии — если что-то пойдёт не так с кондиционером, производитель снимет с гарантии («монтаж выполнен нелицензированным специалистом»).
Закладка у профессионалов стоит 8 000 ₽, при этом вы получаете акт выполненных работ и гарантию 3 года. Экономия времени и нервов обычно окупает разницу с первой попытки.
Когда уже поздно закладывать трассу
Если чистовая отделка уже сделана, а кондиционера нет, есть два варианта:
Вариант 1: Классическая установка по стене
Трассу прокладывают по готовой стене в пластиковом кабель-канале. Не красиво, но быстро и относительно дёшево. Подходит для дач и квартир в аренду.
Вариант 2: Закладка с реставрацией
Штробят готовую стену, закладывают трассу, восстанавливают отделку. Дороже в 2–3 раза и занимает 2–3 дня. Но результат — скрытая трасса как при изначальной закладке.
Подробнее про монтаж после ремонта читайте в статье 5 главных ошибок при установке кондиционера.
Закладка для мультисплита
Если планируете мультисплит-систему (1 внешний блок на 2–5 внутренних), закладка трассы обязательна. Каждая внутренняя комната получает свою трассу к единому внешнему блоку, и проложить их после ремонта практически невозможно без разрушения отделки.
Подробнее про выбор между мультисплитом и несколькими отдельными кондиционерами читайте в статье Мультисплит или несколько кондиционеров.
