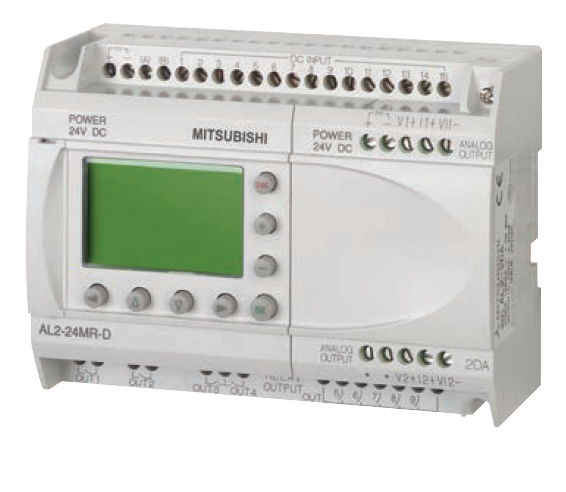

Контроллер серии ALPHA2 (AL2-14MR-A, AL2-14MR-D, AL2-24MR-A, AL2-24MR-D) Mitsubishi Electric

Описание модели

Контроллеры ALPHA2 (AL2-14MR-A, AL2-14MR-D, AL2-24MR-A, AL2-24MR-D и другие) — это серия программируемых логических контроллеров производства компании MITSUBISHI ELECTRIC CORPORATION. Удобный в пользовании вступительный контроллер для простых применений. Контроллер ALPHA2 предлагает простые, надежные функции управления для широкого диапазона задач автоматизации, например кондиционирования, регулирования температуры или уровня наполнения. Наиболее популярные модели: AL2-14MR-A, AL2-14MR-D, AL2-24MR-A, AL2-24MR-D. Примечания: 1. В сигнальной линии M-NET информация от датчиков может передаваться с интервалом до 70 с. Для реализации систем управления реального времени следует подключать внешние аналоговые датчики к входам контроллера ALPHA2. 2. Конвертер PAC-IF01AHC-J совместим с пультом управления PAR-U02MEDA, а также центральным контроллером EW-50E. 3. Конвертер PAC-IF01AHC-J совместим только со следующими контроллерами серии ALPHA2: AL2-14MR-A, AL2-14MR-D, AL2-24MR-A, AL2-24MR-D.

• 1 комплект «PAC-IF01AHC-J + ALPHA2» позволяет реализовать следующие функции: а) Управление внешними устройствами, используя датчики кондиционера и пульта управления (см. прим. 1). б) Синхронизация работы кондиционера (не более 2 групп по 16 блоков в каждой) с внешними устройствами, подключенными к контроллеру ALPHA2. Мониторинг статуса «исправен/неисправен» может одновременно производиться для 50 блоков. в) Управление кондиционерами в сети M-NET (не более 2 групп по 16 блоков в каждой). г) Мониторинг входных/выходных цепей ALPHA2 через пульты и центральные контроллеры Mitsubishi Electric.
• Габаритные размеры: а) PAC-IF01AHC-J — 116 мм х 90 мм х 40 мм, длина кабеля с адаптером ALPHA2 (AL2-CAB) 500 мм; б) ALPHA2 — 124,6 мм х 90 мм х 52 мм

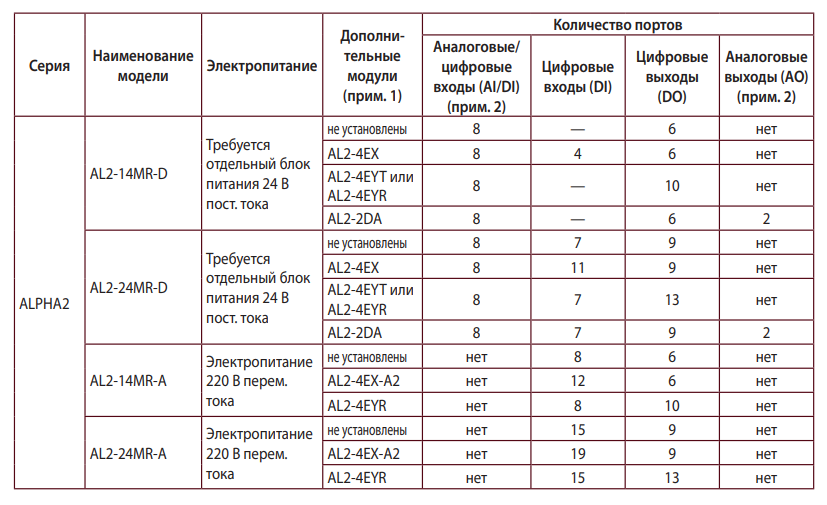

• Подключение сетевого напряжения к конвертеру PAC-IF01AHC-J не требуется, он получает питание из сигнальной линии M-NET. Индекс потребляемой мощности 0,5. Примечания: 1. В сигнальной линии M-NET информация от датчиков может передаваться с интервалом до 70 с. Для реализации систем управления реального времени следует подключать внешние аналоговые датчики к входам контроллера ALPHA2. 2. Конвертер PAC-IF01AHC-J совместим с пультом управления PAR-U02MEDA, а также центральным контроллером EW-50E. 3. Конвертер PAC-IF01AHC-J совместим только со следующими контроллерами серии ALPHA2: AL2-14MR-A, AL2-14MR-D, AL2-24MR-A, AL2-24MR-D. Примечания: 1. Допускается подключение 1 дополнительного модуля ввода/ вывода: 4 цифровых входа (DI): AL2-4EX-A2 (тип электропитания «220 В перем.»), AL2-4EX (тип электропитания «24 В пост.»); 4 цифровых выхода (DO): AL2-4EYR (тип электропитания «220 В перем.»), AL2-4EYT (тип электропитания «24 В пост.»); 2 аналоговых выхода (AO): AL2-2DA (тип электропитания «24 В пост.»). 2. Аналоговые сигналы могут быть подключены только к входам (AI) и выходам (AO) контроллера с типом электропитания «24 В пост.». Аналоговый вход (AI): 0~10 В, PT100 (требуется модуль AL2-2PTADP), термопара (требуется модуль AL2-2TC-ADP). Аналоговый выход (AO): 0~10 В. Инструкция https://ru3a.mitsubishielectric.com/fa/ru/mymitsubishi/download_manager?id=1673
