PAC-(S)IF013B-E контроллер для секций охлаждения Mitsubishi Electric

Описание модели

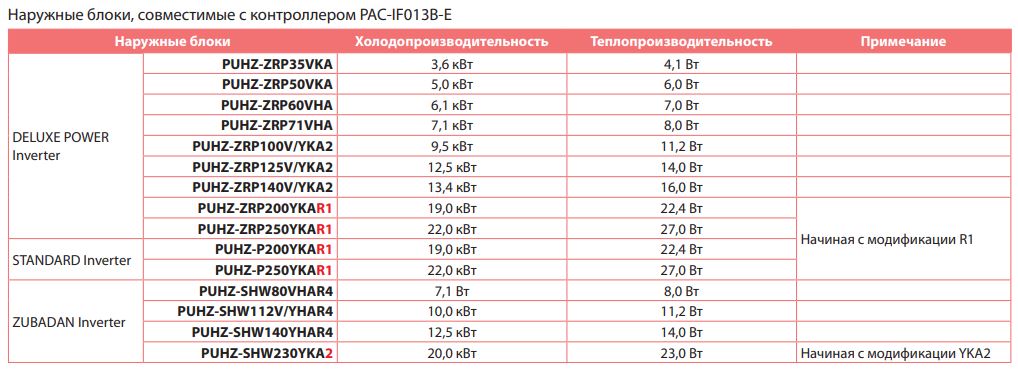

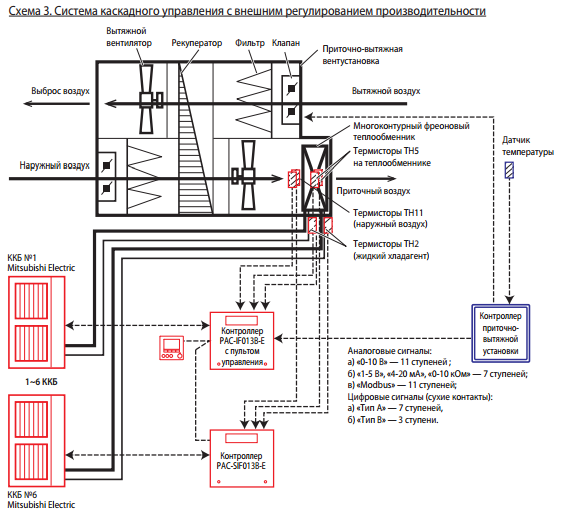

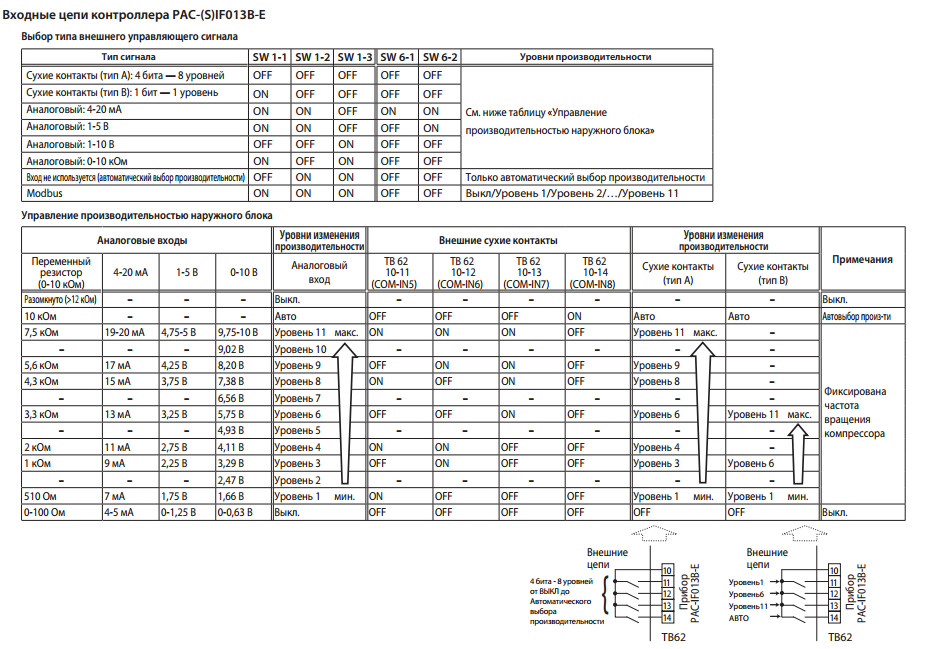

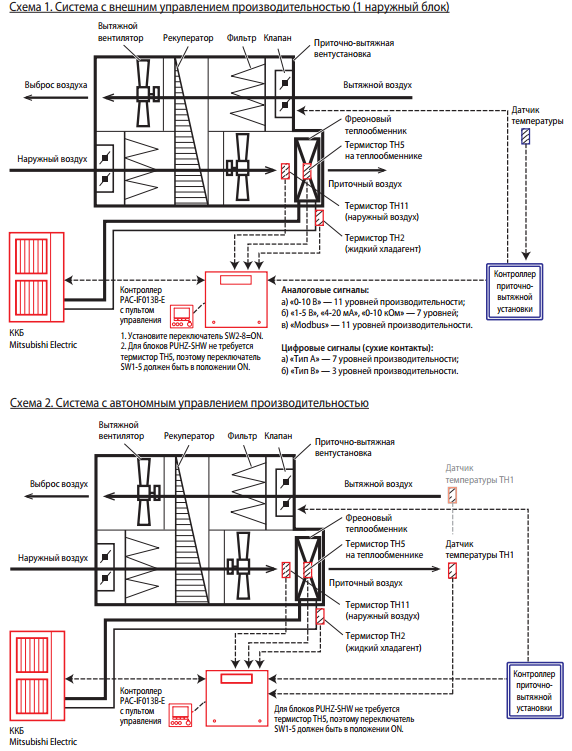

PAC-(S)IF013B-E — Контроллер ККБ (компрессорно-конденсаторного блока) для подключения к секции охлаждения (нагрева) приточной установки. В комплекте поставляются термисторы и специальный пульт управления. Контроллеры PAC-IF013B-E и PAC-SIF013B-E предназначены для управления производительностью компрессорно-конденсаторных блоков с инверторным приводом компрессора: DELUXE POWER Inverter (PUHZ-ZRP), STANDARD Inverter (PUHZ-P) и ZUBADAN Inverter (PUHZ-SHW). С его помощью можно подключить до 6 наружных блоков к фреоновым секциям охлаждения и нагрева приточных вентиляционных установок. Блок управления вентустановкой измеряет температуру в помещении или в канале приточного воздуха на выходе установки и вычисляет необходимую производительность наружного блока. Сигнал управления мощностью подается на вход контроллера PAC-(S)IF013B-E, который обеспечивает работу наружного агрегата DELUXE POWER Inverter серия PUHZ-ZRP STANDARD Inverter серия PUHZ-P ZUBADAN Inverter серия PUHZ-SHW С помощью контроллера можно подключить до 6 наружных блоков к фреоновым секциям охлаждения и нагрева приточных вентиляционных установок. Комплектация: Контроллер в корпусе Термистор, длина кабеля 5 м. , в комплекте 4 шт. Кабель пульта, длина 5 м. Пульт управления В режиме внешнего управления контроллер приточно-вытяжной установки измеряет температуру воздуха в помещении, в канале приточного воздуха или в канале вытяжного воздуха и вычисляет требуемую производительность компрессорно-конденсаторного блока (ККБ). Цифровой (сухие контакты или Modbus) или аналоговый управляю- щий сигнал подается на контроллер PAC-IF013B-E, который обеспечива- ет работу ККБ с нужной мощностью. Режим ККБ: охлаждение или нагрев — задается на пульте управления или определяется внешним сигналом от вентустановки. Кроме того режим может быть зафиксирован с помощью DIP-переключателей на плате PAC-IF013B-E. Рекомендации: 1. Не подавайте сигнал выключения компрессора (уровень 0) в течение 3 мин. после запуска компрессора. Компрессор должен работать не менее 3 мин. 2. Изменяйте управляющий сигнал не более чем на 5 шагов в одной команде. Сохраняйте интервал между командами на изменение мощности не менее 5 мин. 3. Не подавайте команду «уровень 0» во время оттаивания теплообмен- ника наружного блока, так как это приведет к выключению компрессо- ра и неполному оттаиванию теплообменника. 4. Не изменяйте часто режим работы. В режиме автономного управления температурой контроллер PAC-IF013B-E самостоятельно измеряет температуру воздуха и регулирует производительность. В этом варианте пользователь управляет охлаждением или нагревом с помощью пульта, который поставляется в комплекте с контроллером PAC-IF013B-E. Контроллер способен поддерживать температуру воздуха: а) в канале приточного воздуха; б) в помещении (в вытяжном канале). Контроль температуры воздуха в помещении Установите переключатель SW1-7=ON. Автоматическая смена охлаждения и нагрева для данного режима возможна при выборе настройки «Вход не используется (Автоматический выбор производительности)» с помощью переключа- телей SW1 и SW6. Контроль температуры приточного воздуха Автоматическая смена охлаждения и нагрева для данного режима невозможна. В заводской настройке установлен дифференциал 3°С (SW3-4=ON, SW3-5=OFF).
